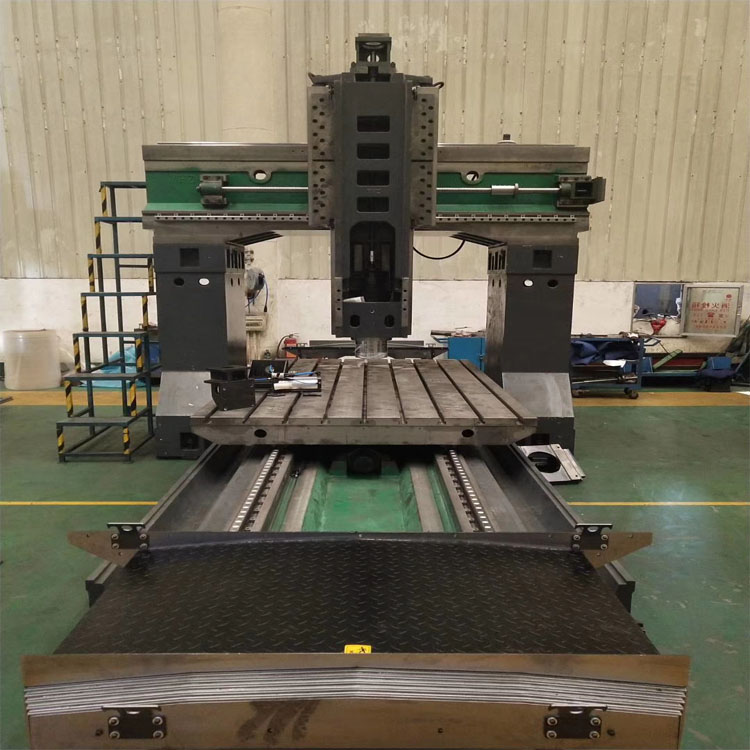

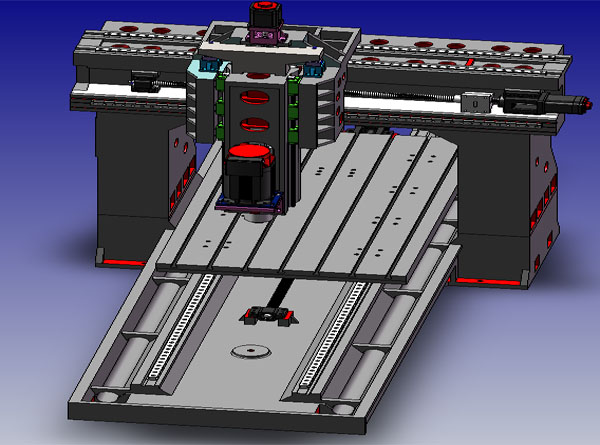

XH3024龍門加工中心主要結構：
數控龍門加工中心通常稱為龍門，數控龍門加工中心有定梁式數控龍門（橫梁固定、工作臺移動/轉動），動梁式數控龍門（橫梁上下移動、工作臺前后移動）動柱式數控龍門（工作臺固定，龍門架移動），天車式數控龍門（工作臺固定，橫梁移動）通常也有以上復合形式的多類數控龍門加工中心。由于結構形式不同其加工的特性、能力、針對的產品加工用途也不完全一樣。
龍門加工中心的工作臺大都是長方形的。工作臺、床身、立柱、橫梁和滑枕等大鑄件采用整體式鑄鐵，鑄件內腔系蜂巢式復合排列結構，設計先進，均經時效及二次回火處理，消除了殘留內應力使材質穩定，確保工件加工精度的穩定及機床壽命
數控龍門加工中心的X/Y/Z三軸均采用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌，Z軸為硬軌，固定面采用超高頻淬火工藝處理經過精密磨削；滑動面采用高強度耐磨材塑帶鑲貼處理。
立柱采用45°抗沖擊設計，立柱與底座的連接部位，采用了45°的斜跨，既增加了底座與立柱的連接強度，又增加了機床在強力切削時的剛性。
橫梁采用“駝背”式立柱設計，能有效的防止龍門橫梁變形下垂。
采用主動式潤滑系統，由數控系統直接控制油泵出油，真正做到了按需注油，并且可以感知機床油路所產生的問題及時產生預警有效避免了機床的損壞。
我公司可根據客戶產品加工要求量身定制各種規格行程的非標龍門加工中心機床。
XH3024龍門加工中心技術參數：
XH3024 | 規 格 |
X、Y、Z行程 | 3200 mm*2400mm*1000mm |
兩立柱之間寬度 | 2400 mm |
主軸端面至工作臺上平面距離 | 150～1150mm |
X、Y、Z切削進給量 | 0～5000 mm/min |
工作臺規格（長*寬） | 3200 mm*2000mm |
工作臺載重 | 10000kg |
工作臺T型槽（槽數*槽寬*槽距）臺面淬火 | 9mm*22mm*200mm |
X、Y快速進給速度 | 12m/min、12m/min |
Z快速進給速度 | 10m/min |
主軸轉速范圍 | 50-6000 r/min |
主軸錐孔 | BT50-150 |
圓盤式/鏈?zhǔn)降稁?kù)（數控銑不含刀庫） | BT50-24T |
刀具直徑 | 空刀Φ250 滿刀Φ125 |
刀具長度 | 400mm |
刀具重量 | 16kg |
刀庫形式 | 圓盤式/鏈?zhǔn)?/span> |
主軸電機 | 18.5/22KW |
X、Y、Z伺服電機 | 36N.M |
重復定位精度 | 500mm/+ 0.005mm |
定位精度 | 500mm/+0.0075mm |
數控系統 | 臺灣新代/日本發那科 |
使用源氣壓力 | 0.8 MPa |
電器容量 | 36kW |
機床輪廓尺寸（L*W*H） | 9000 mm*5600 mm*5200mm |
機床重量 | 45000 kg |
