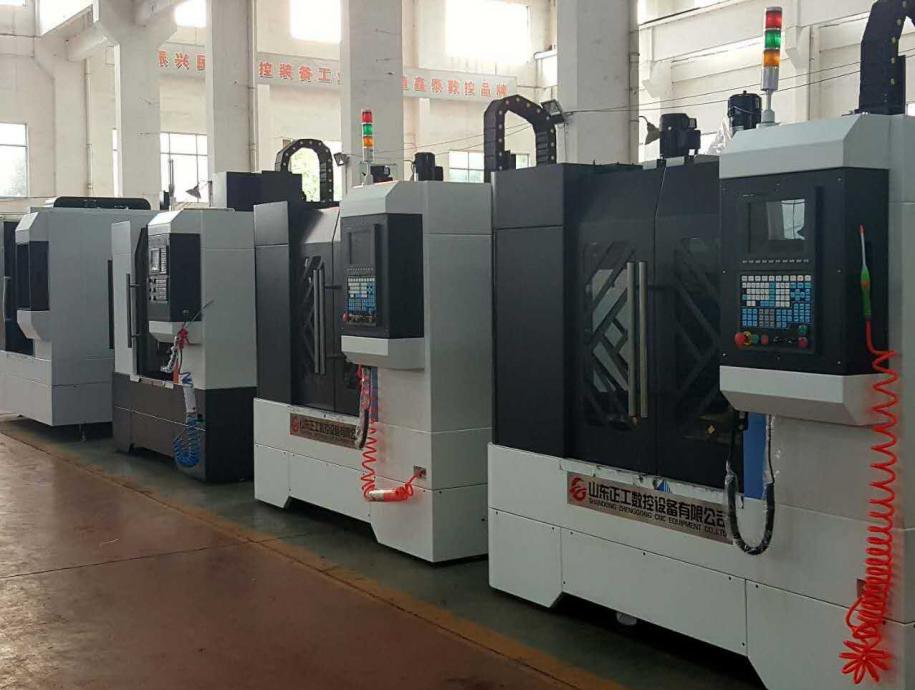

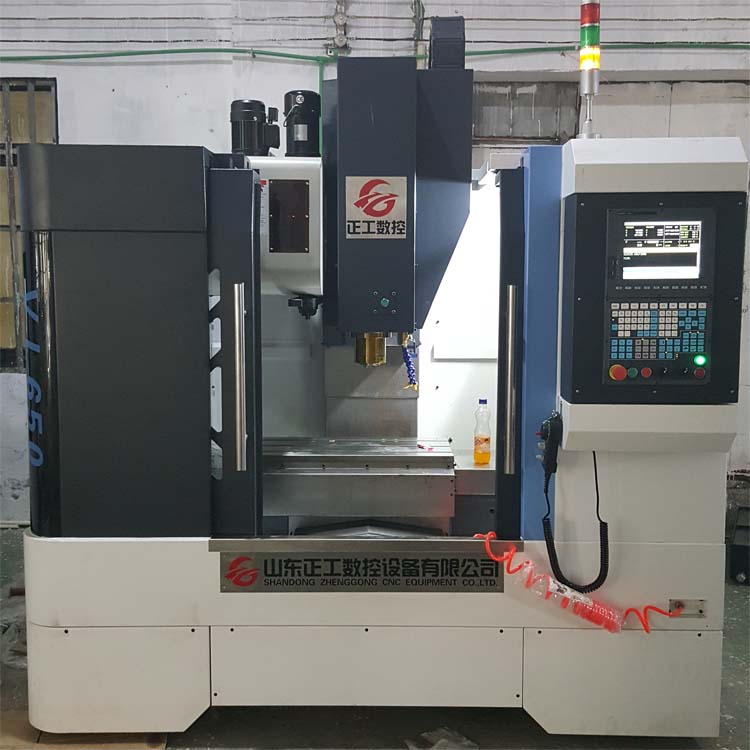

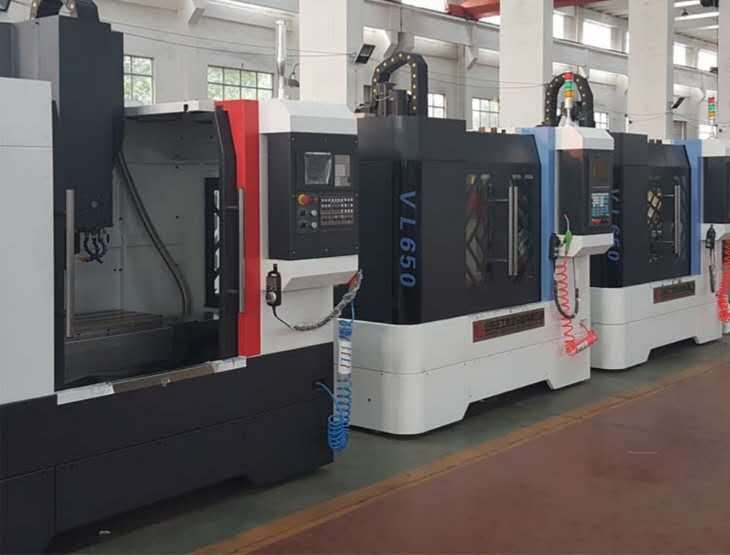

XH714數控銑床
時間:2017-09-27 來源:山東正工數控設備有限公司
XH714數控銑床是我公司最常賣的一款數控銑床型號，大家都知道，數控銑床與數控加工中心的主要區別是，數控加工中心有刀庫，數控銑床不含刀庫。常見的導軌形式有線規和硬規兩種，我們選用的線規是加寬重載型滾柱導軌，硬規經過專業技術人員純手刮研裝配，其工序技術要求較高。
XH714數控銑床技術參數：
XH-714 | 規 格 |
工作臺規格（長×寬） | 800×400mm |
工作臺最大載重 | 400 kg |
X、Y、Z坐標行程 | 650*400*450 |
主軸中心線到立柱正面導軌距離 | 475 mm |
主軸端面至工作臺上平面距離 | 100～550mm |
X、Y、Z切削進給量 | 1～4000 mm/min |
X、Y快速進給速度 | 12m/min |
Z快速進給速度 | 10m/min |
主軸轉速范圍 | 50～8000 r/min |
主軸錐孔 | BT40-120mm |
主軸電機 | 5.5KW |
X、Y、Z伺服電機 | 15N.m 2.3KW |
工作臺T型槽（槽數×槽寬×槽距）臺面淬火 | 5/18/75mm |
重復定位精度 | 300mm/+ 0.006mm |
定位精度 | 300mm/+0.0075mm |
數控系統 | 臺灣新代 |
使用源氣壓力 | 0.6-0.8 MPa |
機床輪廓尺寸（L×W×H） | 2750x2100x2600mmmm |
機床重量 | 4800 kg |
XH714數控銑床主要配置
1. 控制系統：臺灣新代數字式控制系統，并支持選擇凱恩帝系統，日本發那科，三菱及德國西門子。
2. 主軸電機：伺服主軸加大功率電機。
3. XYZ三軸驅動電機：常規建議客戶選擇數控系統打包電機，其兼容性，穩定性更好。
4. XYZ三軸伺服驅動器：新代打包（Z軸含抱閘）
5. 主軸：臺灣原裝羅翌品牌8000rpm主軸。
6. 絲桿：臺灣律庭或銀泰精密級滾珠絲桿，C3級。
7. 臺灣尚品增壓缸。
8. 整機均裝配了日本NSK軸承，P4級。
9. 電柜熱交換恒溫系統。
10. 手持式電子手脈。.
11. 聯軸器
12. 高標準HT-300灰土鑄鐵材質光機（工作臺5條T型槽）
13. 國產自動潤滑及潤滑報警裝置。
我公司可根據客戶產品加工要求及尺寸專業為用戶量身定制設計開發性價比最高的數控銑床設備及加工中心。
